타일맵 스티칭은 HD Map Generation Server가 생성한 개별 타일 맵들을 하나의 연속된 래스터 맵으로 합치는 기능입니다.

타일맵 스티칭이란?

HD Map 생성 과정에서 내비게이션 맵은 키프레임 단위로 타일 형태로 생성됩니다. 이 타일들을 정확한 위치에 배치하여 하나의 큰 맵으로 합치는 과정이 타일맵 스티칭입니다.

자동 스티칭 (Auto Stitch by Edge)

DB에 저장된 경로 엣지(route_edge) 또는 **경로 노드(route_node)**를 기준으로, 각 엣지를 커버하는 타일들을 자동으로 매칭하고 스티칭합니다.

사전 준비

자동 스티칭을 실행하기 전에 다음이 필요합니다:

  1. 타일맵 데이터 로드: Open Dataset으로 지오레퍼런싱된 타일 ZIP 파일을 로드
Open Dataset 다이얼로그 — Workstation Storage에서 타일 파일 선택 후 Load Dataset 버튼
  1. DB 레이어 로드: Load DB Layers로 route_node 또는 route_edge 데이터를 로드
  2. 메타데이터 파일: map_meta_data.yaml 또는 지오레퍼런싱 변환 파일

1단계: 타일-엣지 매칭 (Match Tiles to Edges)

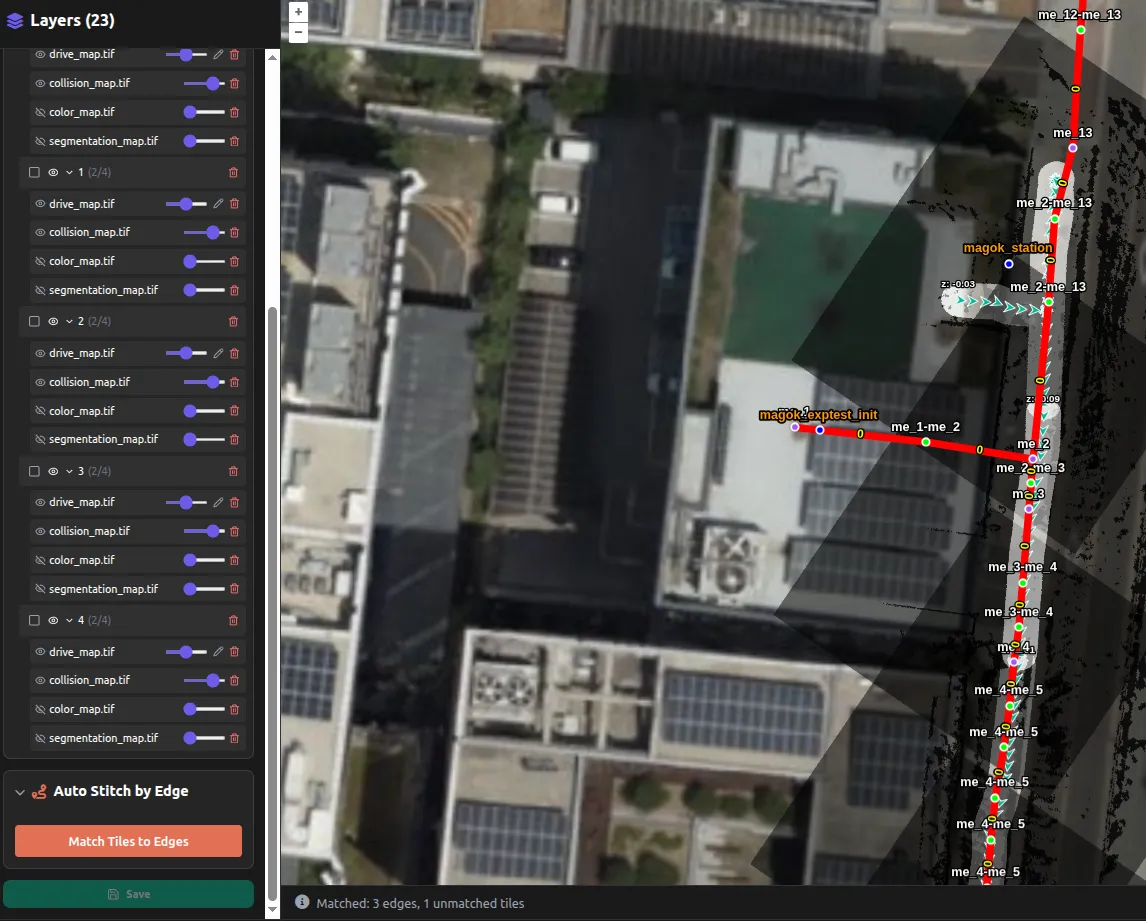

1단계 — Match Tiles to Edges 버튼 클릭 후 타일-엣지 매칭 결과

좌측 패널의 Auto Stitch by Edge 섹션을 펼치고 Match Tiles to Edges 버튼을 클릭합니다.

매칭 과정:

  1. 엣지 추출: DB 레이어에서 route_node의 태그 기반 엣지를 우선 탐색하고, 없으면 route_edge를 사용
  2. 타일 범위 계산: 각 타일 ZIP 파일의 지리적 범위(bounds)를 계산
  3. Drive Map 커버리지 확인: map_meta_data.yaml이 있으면 서버 측에서 각 엣지 좌표가 실제 drive map에 포함되는지 검증
  4. 전체 커버리지 매칭: 엣지의 모든 좌표가 타일들의 합집합으로 커버되는 경우에만 매칭 성공

매칭이 완료되면 결과가 표시됩니다:

표시 항목설명
매칭된 엣지 수타일로 완전히 커버된 엣지 수
미매칭 타일 수어떤 엣지에도 할당되지 않은 타일 수
엣지별 타일 목록각 엣지에 매칭된 타일 수와 이름

2단계: 엣지 선택

2단계 — 매칭된 엣지 목록에서 스티칭할 엣지 선택

매칭 결과에서 스티칭할 엣지를 선택합니다:

동작설명
체크박스개별 엣지 선택/해제
All전체 엣지 선택
None전체 선택 해제
▶ 버튼개별 엣지만 단독 스티칭

3단계: 스티칭 실행

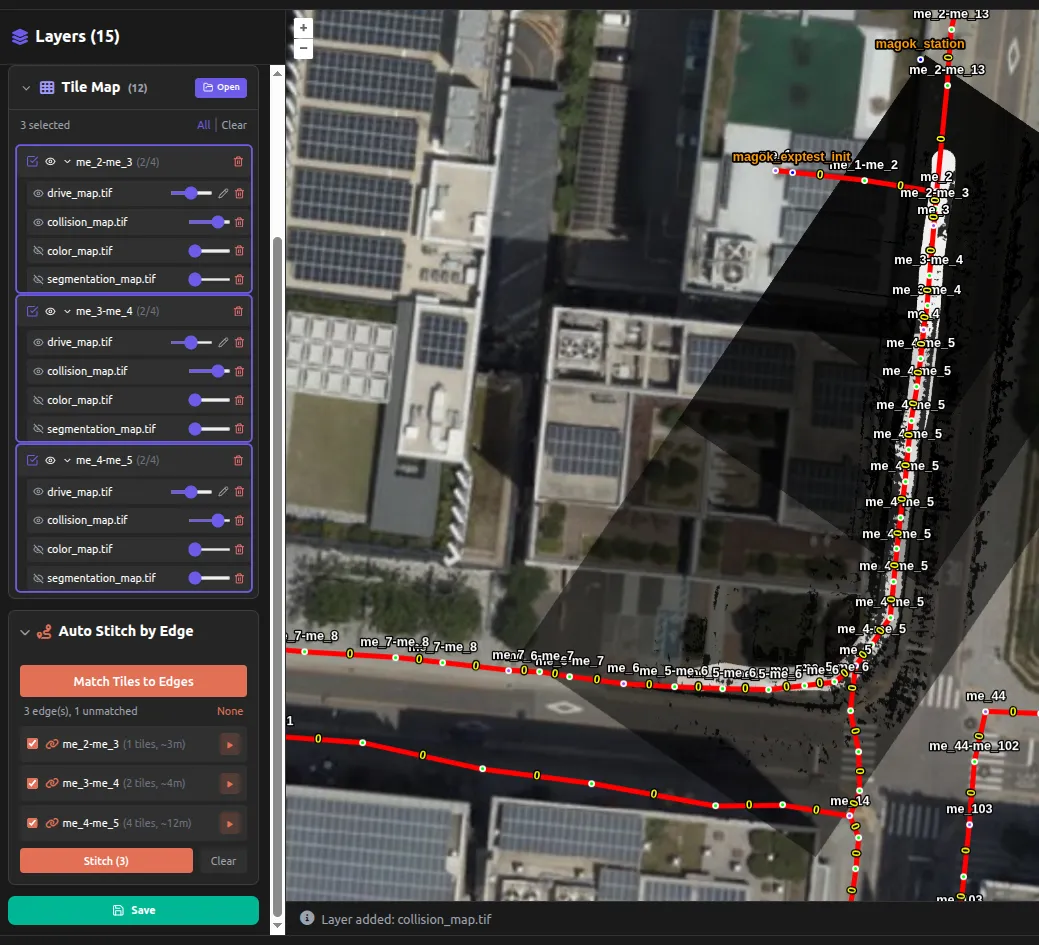

3단계 — 스티칭 실행 후 결과 GeoTIFF가 레이어에 추가된 화면

Stitch (N) 버튼을 클릭하면 선택된 N개 엣지에 대해 순차적으로 스티칭이 실행됩니다.

각 엣지 스티칭 과정:

  1. 매칭된 타일들을 하나의 ZIP으로 합침
  2. 서버에 POST /api/tile-stitcher/auto-stitch로 전송
    • 타일 ZIP + 메타데이터(YAML) + 엣지 좌표 + CRS + 버퍼 거리(10m)
  3. 서버에서 엣지 좌표 주변 영역만 잘라서 GeoTIFF 생성
  4. 결과 GeoTIFF를 좌측 패널의 레이어에 추가

진행 상황은 하단 상태바에 Auto-stitching 3/15: "edge_A_B"... 형태로 표시됩니다.

4단계: 결과 확인 및 저장

스티칭이 완료되면:

  1. 좌측 패널의 Tile Map 레이어 목록에 엣지 이름으로 GeoTIFF 레이어가 추가됩니다
  2. 중앙 지도에서 스티칭 결과가 위성 지도 위에 오버레이되어 바로 확인 가능합니다
  3. 각 레이어의 투명도 슬라이더로 배경 지도와 비교하며 품질을 점검합니다
  4. 문제가 있는 영역은 2D 맵 에디터로 래스터를 직접 수정할 수 있습니다
  5. Save 버튼으로 최종 결과를 Firebase Storage에 저장합니다

결과 활용

생성된 GeoTIFF는 내비게이션 에디터의 Map 레이어에 배경으로 표시되어, 위성 지도와 오버레이하여 경로 편집 시 참고할 수 있습니다.

실제 사용 흐름

1. [Open Dataset] → 서버/로컬에서 타일맵 데이터 로드
2. [Load DB Layers] → DB에서 route_node/route_edge 로드
3. Auto Stitch by Edge 섹션 열기
4. [Match Tiles to Edges] → 타일-엣지 자동 매칭
5. 매칭 결과 확인 → 필요한 엣지 체크박스 선택
6. [Stitch (N)] → 선택된 엣지 순차 스티칭
7. 결과 GeoTIFF가 좌측 레이어에 추가됨
8. (선택) 2D 맵 에디터로 래스터 수정
9. [Save] → Firebase Storage에 저장
